Turbinen-Prüfstand

Der Luftturbinen-Prüfstand am TFD wird seit mehreren Jahrzehnten erfolgreich für wissenschaftliche Experimente im Bereich der Turbinen im Technikums-Maßstab eingesetzt. Der Prüfstand kann durch seine flexible Bauweise verschiedene skalierte Hoch-, Mittel und Niederdruck-Turbinen-Beschaufelungen aufnehmen.

Einsatzgebiete

  • Untersuchung von aerodynamischen Fragestellungen in ein- und mehrstufigen Turbinen
  • Untersuchung unterschiedlicher Beschaufelungstypen durch hohe Flexibilität möglich
  • Untersuchungen zu erzwungen und aeroelastisch erregten Schaufelschwingungen in Turbinen
  • Untersuchung von Mehrstufeneffekten
  • Untersuchung instationärer Aerodynamik in Turbinen
  • Schalltransport in Turbinen
  • Axialspaltuntersuchungen

Beschreibung

Die vergleichsweise axial lange Bauform des Rotors ermöglicht in einzigartiger Weise die Untersuchung von bis zu sieben Turbinenstufen, die entweder auf klassischen Trommelläufern oder auf einem modernen Zuganker-Läufer installiert werden. Aus diesem Grund eignet sich der Prüfstand insbesondere zur Untersuchung von Mehrstufeneffekten, z.B. aus dem Bereich der Strömungspfadoptimierung oder stufenübergreifender instationärer Effekte (Akustik, Aeroelastik).

Hauptbestandteil des Versuchsstands ist das druckhaltende Turbinengehäuse in klassischer Dampfturbinenbauweise samt seiner peripheren Anlagen. Das Turbinengehäuse kann durch Umrüstung der Leitschaufelträger und des Rotors verschiedene Turbinenkonfigurationen aufnehmen, so dass Untersuchungen von an die wissenschaftliche Fragestellung angepassten Beschaufelungen möglich sind, die bei Bedarf projektspezifisch ausgelegt und gefertigt werden.

Der Antrieb der Turbine erfolgt mit verdichteter Luft als Prozessmedium. Die Beschaufelung überträgt die Nutzarbeit an den Turbinenrotor, welcher über eine hochpräzise Drehmomentmesswelle an die Belastungsmaschine gekoppelt ist. Über die Belastungsmaschine kann die Drehzahl der Turbine unabhängig vom eingestellten Massenstrom durch die Turbine geregelt werden und ermöglicht zudem einen gleitenden Übergang zwischen Last- und Schleppbetrieb der Anlage. Ein besonderes Augenmerk wird auf die Betriebspunktstabilität gelegt, die über die Kompressorstation des CMGs und der Ansteuerung der Belastungsmaschine gewährleistet wird.

Neben Grundlagenuntersuchungen zum Strömungsfeld in Niederdruckturbinen, z.B. Schaufel-Nachlauf-Interaktion, werden Untersuchung zu aeroelastischen Fragestellungen sowie die Untersuchung von Mehrstufeneffekten am Beispiel moderner Hochdruck-Dampfturbinen-Beschaufelungen durchgeführt. Insbesondere im Hinblick auf Teil- und Schwachlastbetrieb ist der Versuchsträger dazu geeignet, den flexiblen Fahrbetrieb realer Gas- und Dampfturbinen abzubilden. Im Zuge der Akquise und Durchführung öffentlicher und durch Drittmittel finanzierter Projekte wurde der Versuchsstand sukzessive an moderne Fragestellungen angepasst und mit modernster Messtechnik auf dem Stand der Technik ausgestattet.

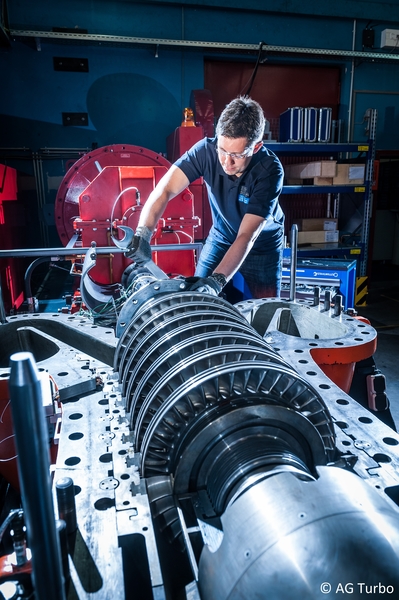

Bild - Luftturbinenprüfstand während der Montage der 7-stufigen Hochdruck-Dampfturbinen-Beschaufelung Bild - Luftturbinenprüfstand während der Montage der 7-stufigen Hochdruck-Dampfturbinen-Beschaufelung Bild - Luftturbinenprüfstand während der Montage der 7-stufigen Hochdruck-Dampfturbinen-Beschaufelung
Luftturbinenprüfstand während der Montage der 7-stufigen Hochdruck-Dampfturbinen-Beschaufelung
Bild - Außenansicht des Lufturbinenprüfstandes mit installierter Instrumentierung zur Strömungsfeldmessung Bild - Außenansicht des Lufturbinenprüfstandes mit installierter Instrumentierung zur Strömungsfeldmessung Bild - Außenansicht des Lufturbinenprüfstandes mit installierter Instrumentierung zur Strömungsfeldmessung
Außenansicht des Lufturbinenprüfstandes mit installierter Instrumentierung zur Strömungsfeldmessung

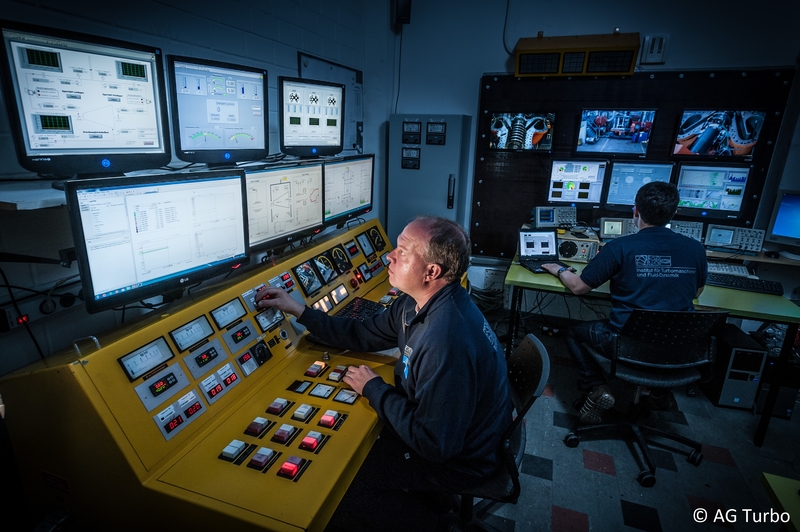

Bild - Leitwarte des Lufturbinen-Prüfstandes während der Versuchsvorbereitung Bild - Leitwarte des Lufturbinen-Prüfstandes während der Versuchsvorbereitung Bild - Leitwarte des Lufturbinen-Prüfstandes während der Versuchsvorbereitung
Leitwarte des Lufturbinen-Prüfstandes während der Versuchsvorbereitung

Eingesetzte Messtechnik

  • Stationäre und instationäre Druckmesstechnik
  • Hochpräzise Temperaturmesstechnik (Thermoelement Typ K und PT100)
  • Einsatz stationär und instationär messender miniaturisierter Strömungs-Vektorsonden
  • Bis zu 8 radiale Sondentraversierungen mit Strömungs-Vektorsonden gleichzeitig möglich
  • Dauerhafte Erfassung der Ein- und Austrittszustände durch z.T. bewegliche Kammsonden
  • Schaufelinstrumentierung (stationär/instationär)
  • Lautsprecher- und Mikrofonmesstechnik zur Einbringung von Schall und Messung des Schalltransports
  • CTA Sonden zur Messung der Geschwindigkeitsvektoren und der Turbulenz des Strömungsfeldes
  • endoskopische 3-Komponenten Particle Image Velocimetry (PIV) zur Vermessung des Strömungsfelds
  • Mehrere Umfangstraversiereinheiten für hochauflösende Messungen

Technische Daten

Stufenzahl / Konfigurationen 0,5; 1; 1,5; 2; 3; 4; 5; 7
Rotorbauformen


1 bis 7 stufiger längsgenuteter Vollläufer
7-stufiger Vollläufer mit Umfangsnuten
1-stufiger Blisk-Zuganker-Rotor
Max. Drehzahl 10.000 1/min
Max. Eintrittsdruck 4 bar
Max. Eintrittstemperatur 180 °C
Max. Durchfluss / Massenstrom 20 kg/s
Max. Abtreibsleistung 3.000 kW (elektrisch)
Min. Nabendurchmesser 270 mm
Max. Gehäusedurchmesser 480 mm
Gewicht inkl. Beschaufelung 6.000 kg
